История процессоров AMD: от клонов Intel до Zen 5

Полвека роли вечного претендента — с двумя эпохами настоящего триумфа, архитектурными революциями и переломными моментами в мировой полупроводниковой индустрии.

Историю AMD хочется рассказывать как приключенческий роман с двумя кульминациями. Компания родилась вторым поставщиком чужих чипов, годами жила в тени Intel, дважды поднималась почти на самую вершину — с Athlon на рубеже веков и с Ryzen в наши дни — и дважды падала так низко, что аналитики всерьёз писали некрологи. Эти качели и делают её путь куда драматичнее, чем у извечного соперника.

Как и в фундаментальных исследованиях архитектур x86, мы идем двумя слоями. Сначала — подробнейшая общая хронология всех значимых чипов от Am9080 до Zen 5, а затем масштабные, детальные разделы по всем ключевым семействам: не только что менялось в Кремниевой долине, но и почему эти микроархитектурные решения принимались, какими технологическими рисками они сопровождались и чем в итоге оборачивались для всего мирового IT-рынка. Второстепенные и смежные линейки также занимают своё законное место, формируя монолитную и связную картину эволюции микропроцессоров.

Хронология поколений процессоров AMD (1975–2024)

Таблица ниже — глобальная карта всего полувекового пути. По ней отчетливо видны фундаментальные закономерности: как AMD прошла невероятную трансформацию от буквального реверс-инжиниринга и копирования чужих процессоров к созданию собственных архитектур-законодателей, и как дважды в ее истории случался резкий технологический рывок, кардинально менявший расстановку сил на всем мировом рынке вычислительной техники.

Истоки: Am9080 и эпоха «второго источника» (1969–1980-е)

Компания Advanced Micro Devices была основана 1 мая 1969 года командой бывших сотрудников Fairchild Semiconductor во главе с харизматичным Джерри Сандерсом (Jerry Sanders). В отличие от Intel, выбравшей путь академических исследований и фундаментальных прорывов, AMD на первых порах сделала ставку на высочайшее качество производства и логистику. Первые полтора десятилетия компания зарабатывала не собственными архитектурными разработками, а стратегической ролью «второго источника» (second source supplier).

В 1970-х годах крупномасштабные заказчики в США — включая министерство обороны, аэрокосмические корпорации и телекоммуникационных гигантов — категорически отказывались закупать микросхемы у единственного производителя. Любая авария на полупроводниковой фабрике могла остановить оборонные контракты. Поэтому обязательным условием контрактов было наличие официального дублера, обладающего технической документацией и лицензией на выпуск идентичных чипов.

Показательна история микропроцессора Am9080. В начале 1975 года AMD воссоздала чип Intel 8080 методом обратной разработки (послойным снятием фотошаблонов кремния). Инженеры AMD не просто скопировали топологию, а оптимизировали электрические характеристики, создав чип, работавший стабильнее оригинала. Позже Intel и AMD подписали официальное кросс-лицензионное соглашение. Ключевым поворотом в истории индустрии стал 1982 год, когда IBM выбрала процессор Intel 8088 для своего IBM PC, но потребовала обязательного наличия второго источника. Intel была вынуждена передать AMD полный комплект документации и микрокод для микросхем 8086 и 80286. Так AMD легально вошла в x86-архитектуру — экосистему, из которой ее впоследствии десятилетиями безуспешно пытали выдавить юристы Intel.

Сравнительные характеристики линейки процессоров эпохи 8086 / 286

Am386 и Am486 (1991–1995): клоны, которые кормили компанию

К концу 1980-х годов руководство Intel осознало, насколько опасным конкурентом становится AMD, и попыталось расторгнуть соглашение 1982 года. При выпуске 32-битного процессора 80386 Intel отказалась передавать документацию AMD. Началась беспрецедентная юридическая война, длившаяся более пяти лет. Понимая, что судебные разбирательства могут затянуться, инженеры AMD под руководством инженера Майкла Боулдинга провели колоссальную работу по чистой обратной разработке (clean-room design) и в 1991 году вывели на рынок Am386.

Клон Am386 оказался не просто копией, а инженерным вызовом. В то время как Intel остановила частоту своего 386DX на 33 МГц, чтобы перевести пользователей на более дорогой 80486, AMD выпустила Am386DX-40, работавший на частоте 40 МГц. В сочетании со статическим кэшем этот процессор по производительности в целочисленных задачах вплотную приближался к младшим моделям 80486, но стоил в разы дешевле. Процессор стал абсолютным бестселлером, позволив AMD захватить до 30% рынка 32-битных x86-чипов и заработать миллиарды долларов на разработку собственной микроархитектуры.

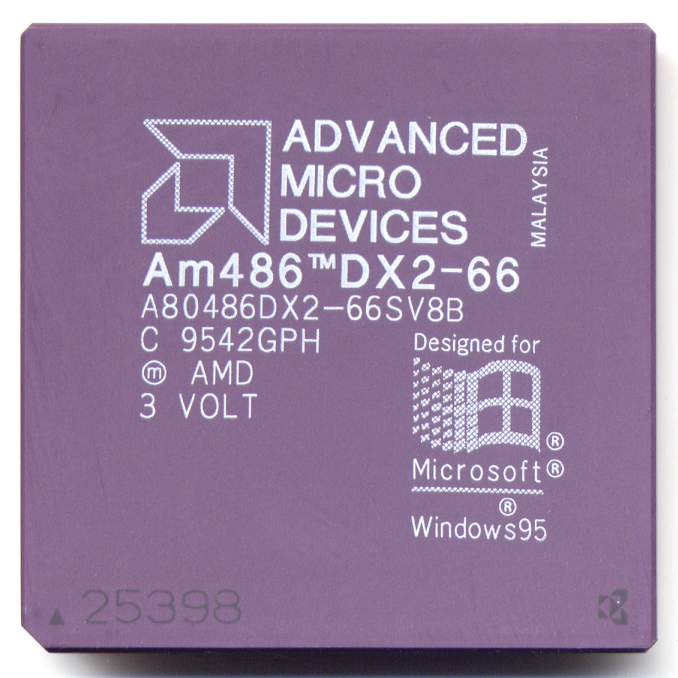

Выпущенный в 1993 году Am486 закрепил успех. Серия Am486DX4-100 и последующий Am5x86 (работавший на частоте 133 МГц) продемонстрировали вершину эволюции архитектуры 486. Am5x86 обладал 16 КБ кэш-памяти L1 и по производительности легко конкурировал с процессорами Pentium 75 МГц, устанавливаясь при этом в стандартный сокет Socket 3. Это позволило миллионам пользователей обновить системы без смены материнской платы. В 1995 году Верховный суд Калифорнии окончательно признал за AMD законное право на использование микрокода x86, подтвердив юридическую чистоту бизнеса компании.

Сравнительные характеристики семейства Am386, Am486 и Am5x86

K5 и K6 (1996–1999): первые собственные архитектуры

Разбирательства с Intel доказали: опираться исключительно на чужую интеллектуальную собственность смертельно опасно. В начале 1990-х AMD запускает проект K5 (буква «K» символизировала Kryptonite — единственное вещество, способное одолеть Супермена/Intel). Проектом руководил Майк Джонсон. Архитектурная концепция K5 была революционной: сложнейшие инструкции x86 на лету декодировались во внутренние простые RISC-подобные микрооперации (uops), которые затем исполнялись суперскалярным ядром с внеочередным исполнением (Out-of-Order Execution).

Однако из-за сложности архитектуры и проблем с полупроводниковыми фабриками проект K5 сильно задержался. Когда чип вышел в 1996 году, он сильно уступал Pentium по частотному потенциалу и скорости математических вычислений со с плавающей запятой (FPU). Понимая экстренность ситуации, Джерри Сандерс пошел на смелый шаг: в 1996 году AMD за 857 миллионов долларов покупает небольшую инжиниринговую компанию NexGen вместе с ее гениальным главным архитектором Аттиком Хасаном (Atiq Raza) и готовым ядром Nx686.

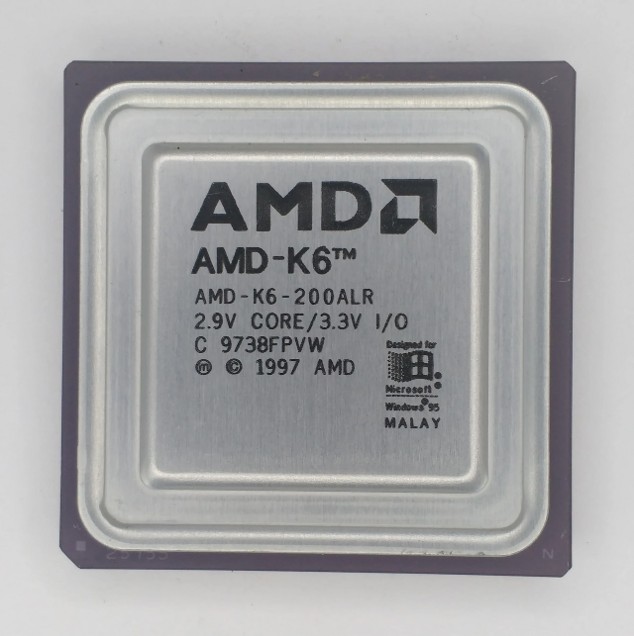

Наработки NexGen превратились в процессор K6, дебютировавший в апреле 1997 года. Чип содержал 8.8 млн транзисторов, оснащался 64 КБ кэша L1 (вдвое больше, чем у Pentium II) и устанавливался в стандартный Socket 7. K6 на равных громил Pentium II в целочисленных операциях и офисных приложениях при значительно меньшей стоимости. Следом AMD выпустила K6-2, в котором впервые появился векторный набор инструкций 3DNow! (21 новая инструкция для работы с SIMD-графикой), опередивший интеловский SSE почти на год. А модель K6-III получила невероятный по тем временам встроенный на кристалл кэш L2 объемом 256 КБ, превратив системную память на материнской плате Super Socket 7 в кэш третьего уровня (L3).

Сравнительные характеристики процессоров поколения K5 и K6

Athlon (K7, 1999): первый настоящий триумф

1999 год стал переломным в истории мировых полупроводников. AMD представила микроархитектуру K7, названную Athlon. Проектирование вела «команда мечты» под руководством Дирка Майера (Dirk Meyer) и Дэйва Олсона (Dave Olson), перешедших из Digital Equipment Corporation (DEC). Инженеры принесли с собой фундаментальные технологии суперкомпьютерной архитектуры DEC Alpha 21264.

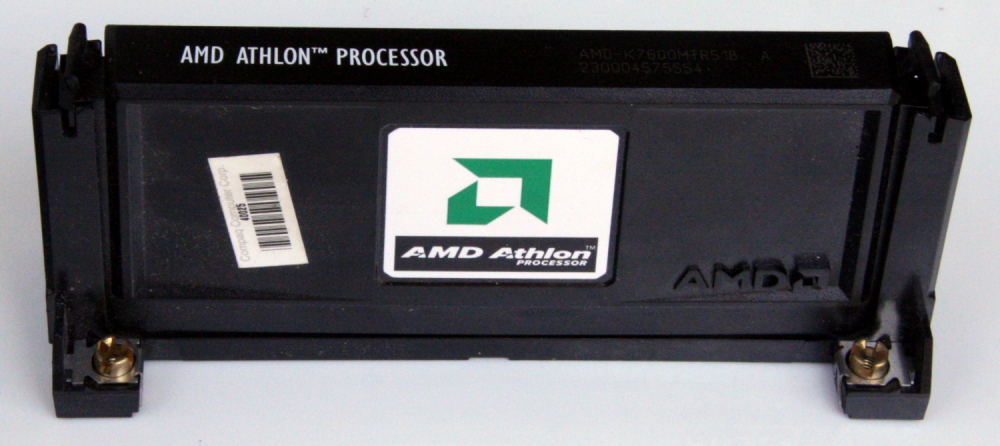

Athlon кардинально отличался от всех предыдущих x86-процессоров. Во-первых, он получил конвейер с тремя независимыми декодерами, шестью блоками генерации адресов и исполнения, а также мощнейший конвейерный блок вычислений с плавающей запятой (FPU), обгонявший Pentium III в математических расчетах и 3D-играх. Во-вторых, AMD отказалась от устаревшей шины Socket 7 и лицензировала высокоскоростную системную шину EV6 от DEC Alpha, работавшую на частотах 200–400 МГц с передачей данных по обоим фронтам сигнала (DDR).

Кульминацией противостояния стала легендарная «гонка за гигагерц». 6 марта 2000 года AMD анонсировала процессор Athlon на ядре Thunderbird с частотой 1000 МГц (1 ГГц), опередив Intel Pentium III буквально на несколько дней. Для отвода тепла и размещение кэш-памяти первых версий K7 использовался конструктив Slot A (картридж с платой). Позже, с переходом на 0.18-мкм техпроцесс, кэш L2 объемом 256 КБ вернулся на один кристалл с ядром (Socket A). Линейки Athlon XP (с поддержкой SSE и технологией QuantiSpeed) и бюджетные Duron прочно закрепили за AMD технологическое лидерство в начале 2000-х годов.

Сравнительные характеристики линейки Athlon (K7) и Duron

Athlon 64 и Opteron (2003): AMD задаёт стандарт

Если K7 продемонстрировал превосходство AMD по чистой скорости, то микроархитектура K8 (Hammer) совершила величайший революционный шаг в истории современной вычислительной техники. В конце 1990-х Intel активно продвигала 64-битную архитектуру IA-64 (Itanium), абсолютно несовместимую с традиционным 32-битным кодом x86. AMD пошла кардинально иным, эволюционным путем, разработав расширение AMD64 (x86-64). Инженеры AMD добавили 64-битные регистры общего назначения и расширили адресное пространство, сохранив нативную 100% аппаратную совместимость с 32-битными ОС и софтом.

Результат оказался ошеломляющим. Архитектура AMD64 оказалась настолько удачной и логичной, что всей индустрии (включая Microsoft) пришлось принять её как единый стандарт. В 2004 году Intel была вынуждена лицензировать AMD64 у своего главного конкурента и внедрить её в собственные процессоры под названием EM64T (Intel 64).

Помимо 64-битности, архитектура K8 принесла фундаментальные аппаратные новшества:

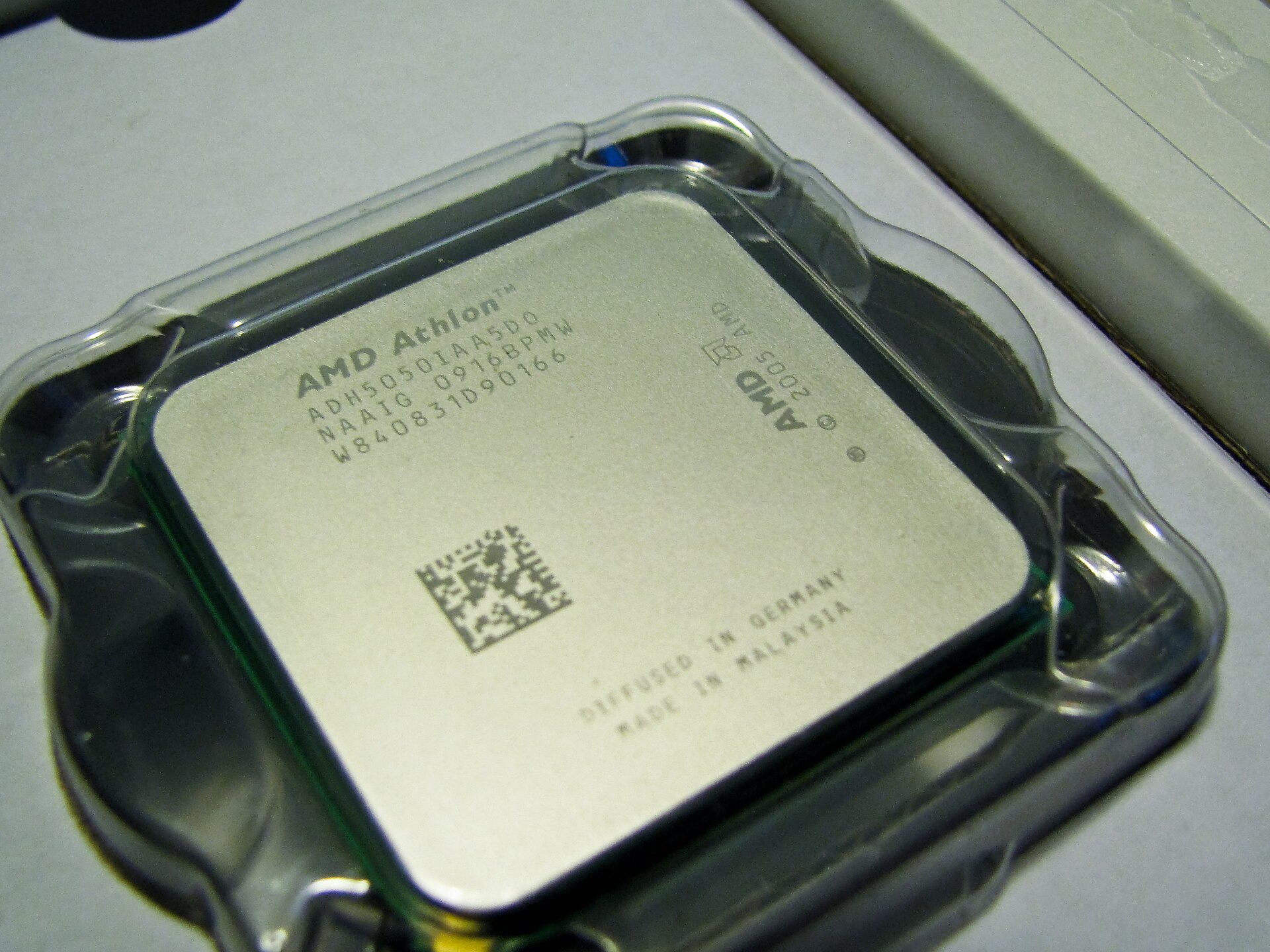

1. Интегрированный контроллер памяти (IMC): Контроллер RAM переместился из северного моста материнской платы непосредственно в кристалл CPU. Задержки при обращении к RAM сократились вдвое.
2. Шина HyperTransport: Высокоскоростная последовательная шина типа «точка-точка» с пропускной способностью в десятки гигабайт в секунду полностью устранила узкие места FSB.

Сравнительные характеристики семейства процессоров Athlon 64 / Opteron (K8)

Phenom и Phenom II (2007–2009): спад и работа над ошибками

После триумфа 2003–2005 годов в AMD наступил тяжелейший кризис. В 2006 году компания за огромную сумму в $5.4 млрд приобретает графического гиганта ATI Technologies. Сделка создала колоссальную финансовую брешь и отвлекла инженерные ресурсы. Почти одновременно Intel совершает ответный архитектурный прорыв, представив в 2006 году микроархитектуру Core 2 Duo (Conroe), полностью разгромившую Athlon 64 X2 по энергоэффективности и производительности.

Ответом AMD стала микроархитектура K10 и процессоры Phenom (ядро Agena), вышедшие в конце 2007 года. Это были первые в мире «нативные» четырёхъядерные процессоры (все 4 ядра располагались на едином кремниевом кристалле с общим разделяемым кэшем L3). Однако первые ревизии (B2) столкнулись с аппаратной ошибкой в контроллере буфера ассоциативной трансляции (TLB bug). В критических условиях баг приводил к зависанию системы. Программная заплатка для BIOS блокировала опасные операции ценой потери 10–15% производительности, что нанесло огромный удар по репутации бренда.

Выпущенный в начале 2009 года Phenom II (ядра Deneb и Thuban) на 45-нм техпроцессе Immersion Lithography стал блестящей работой над ошибками. Инженеры увеличили кэш L3 до 6 МБ, устранили аппаратные баги и довели частоты до 3.7 ГГц. Шестиядерные модели Phenom II X6 1090T и 1100T с технологией Turbo Core успешно конкурировали с процессорами Intel Core i5/i7 первого поколения, предлагая пользователям честные 6 ядер по привлекательной цене.

Сравнительные характеристики линейки Phenom I и Phenom II (K10)

FX и Bulldozer (2011): смелая ставка, которая не сыграла

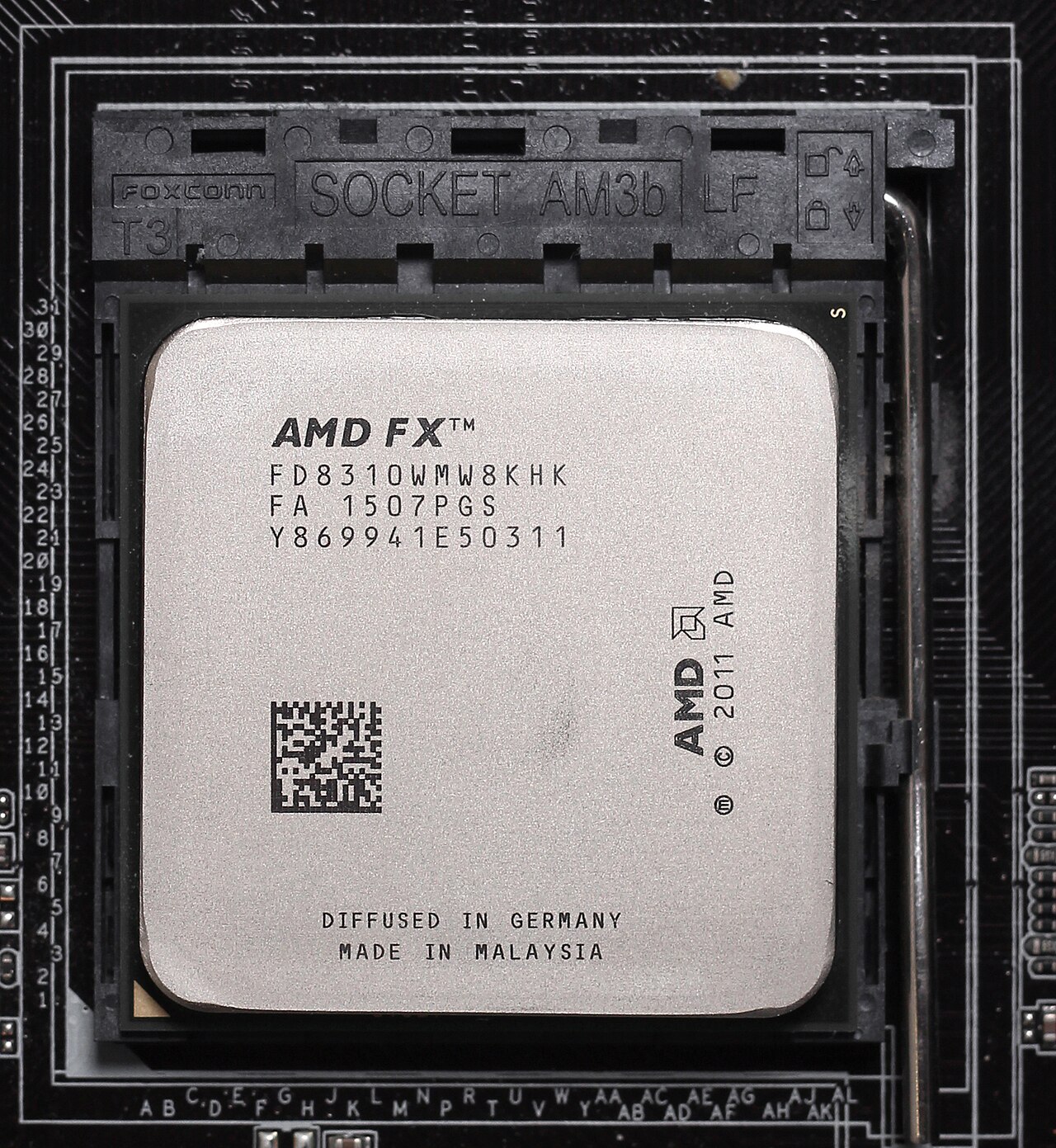

В октябре 2011 года AMD выпускает микроархитектуру Bulldozer (серия FX), ставшую самым трагическим экспериментом в истории компании. Главный архитектор Майкл Кларк заложил в чип концепцию CMT (Clustered Multithreading). Вместо традиционных независимых ядер чип делился на двухъядерные «модули». Внутри одного модуля находилось два независимых целочисленных ALU-блока, но общий блочный модуль вычислений с плавающей запятой (FPU FlexFP), единый декодер инструкций и единый кэш L1i.

Расчет руководства AMD состоял в том, что софт будущего станет массово многопоточным, и много параллельных слабых потоков окажутся эффективнее нескольких мощных. Но реальность 2011 года оказалась жестокой. Игровой софт и операционные системы не умели эффективного распределять нагрузки по CMT-модулям. Однопоточная производительность Bulldozer провалилась — процессор FX-8150 уступал прошлому Phenom II X6 в однопотоке! Чтобы хоть как-то компенсировать слабость IPC, AMD подняла частоты и тепловыделение (TDP топовых версий FX-9590 достиг безумных 220 Вт при частоте 5.0 ГГц).

Дополнительно против AMD сыграл скандал с фальшивым числом ядер. Покупатели подали коллективный иск, утверждая, что 4-модульный FX-8150 является не 8-ядерным процессором, а 4-ядерным с двухпоточностью. AMD выплатила миллионные компенсации. Последующие итерации (Piledriver в FX-8350, Steamroller, Excavator) частично сгладили углы, но кардинально исправить концепцию CMT не смогли. Компания оказалась на грани банкротства, а её акция упала до исторического минимума в $1.80.

Сравнительные характеристики линейки процессоров AMD FX (Bulldozer / Piledriver)

APU и эпоха Fusion (2011–): графика прямо в процессоре

В самые темные годы Bulldozer спасительным кругом для AMD стала концепция Fusion (APU — Accelerated Processing Unit). Идея интеграции видеоядра Radeon прямо на один кремниевый кристалл с CPU оправдала покупку ATI. Первый гибридный процессор Llano (2011) сочетал ядра K10 с мощной графикой VLIW5. Последующие поколения (Trinity, Richland, Kaveri на базе архитектуры GCN) предлагали графическую производительность, в разы превосходившую встроенные решения Intel HD Graphics.

APU завоевали сегмент недорогих ноутбуков, офисных ПК и домашних медиацентров. Но главная победа ждала AMD на рынке игровых консолей. В 2013 году Sony и Microsoft выбирают заказные 8-ядерные APU AMD Jaguar с графикой Radeon для PlayStation 4 и Xbox One. Позже чипы AMD стали сердцем PlayStation 5, Xbox Series X/S и портативного революционера Steam Deck. Многомиллиардные контракты с консольными гигантами обеспечели стабильный поток наличности в 2012–2016 годах и профинансировали разработку архитектуры Zen.

Сравнительные характеристики поколений гибридных процессоров (APU)

Ryzen и архитектура Zen (2017): второй большой камбэк

В 2014 году пост генерального директора AMD занимает д-р Су Лиза (Lisa Su). Она принимает стратегическое решение: закрыть тупиковое направление CMT и разработать с чистого листа принципиально новую x86-микроархитектуру. На пост главного архитектора возвращается легендарный Джим Келлер (Jim Keller), создатель Athlon 64. Проект получил название Zen.

В марте 2017 года дебютировали процессоры Ryzen 1000 (Summit Ridge). Результаты шокировали компьютерный мир: архитектура Zen продемонстрировала колоссальный прирост IPC (производительности на такт) на +52% относительно прошлых чипов Excavator, в то время как целевым показателем инженеров были +40%. Zen вернулся к классической SMT-многопоточности (2 потока на ядро), получил емкий L3-кэш и интеллектуальную систему нейросетевого предсказания веток Neural Net Prediction (SmartMI).

AMD совершила революцию ценообразования: 8-ядерный 16-поточный флагман Ryzen 7 1800X продавался за $499, тогда как аналогичный 8-ядерник Intel Core i7-6900K стоил $1050! Важнейшим фактором успеха стала универсальная долгоживущая платформа Socket AM4, поддерживавшая 4 поколения процессоров с 2017 по 2022 год. Вышедший в 2018 году Ryzen 2000 (Zen+) на 12-нм техпроцессе GlobalFoundries доработал контроллер памяти и улучшил задержки L2/L3 кэша.

Сравнительные характеристики линейки Ryzen 1000 и 2000 (Zen / Zen+)

Ryzen 3000 и Zen 2 (2019): чиплеты меняют экономику

В 2019 году с выходом микроархитектуры Zen 2 (Ryzen 3000 / Matisse) AMD совершает еще один фундаментальный технологический переворот — массовый переход на чиплетную компоновку (Chiplet design). Вместо производства одного огромного монолитного кристалла (что ведет к браку и огромной себестоимости), процессор разделялся на микросхемы двух типов:

• CCD (Core Complex Die): 7-нанометровые вычислительные кристаллы, выпекаемые на заводах TSMC. Каждый CCD содержал до 8 ядер.
• cIOD (I/O Die): 12-нанометровый центральный кристалл ввода-вывода (производства GlobalFoundries), содержащий контроллеры DDR4, шины PCIe 4.0 и периферию.

Благодаря чиплетам AMD впервые смогла уместить 12 и 16 ядер в обычный настольный сокет (Ryzen 9 3900X и 3950X). Процессоры получили поддержку шины PCIe 4.0 раньше продуктов Intel. А на серверном рынке чиплетный монстр EPYC Rome (до 64 ядер / 128 потоков на сокет) нанес сокрушительный удар по позициям Intel Xeon, захватив стратегические контракты гигантов Google, Amazon AWS и Microsoft Azure.

Сравнительные характеристики семейства Ryzen 3000 и EPYC Rome (Zen 2)

Ryzen 5000 и Zen 3 (2020): корона в играх

Главным узким местом Zen 2 оставалась задержка связи между двумя 4-ядерными комплексами CCX внутри одного чиплета CCD (каждый CCX имел свой изолированный кэш L3 объемом 16 МБ). Из-за этого в киберспортивных играх Intel 10-го поколения сохраняла минимальное преимущество.

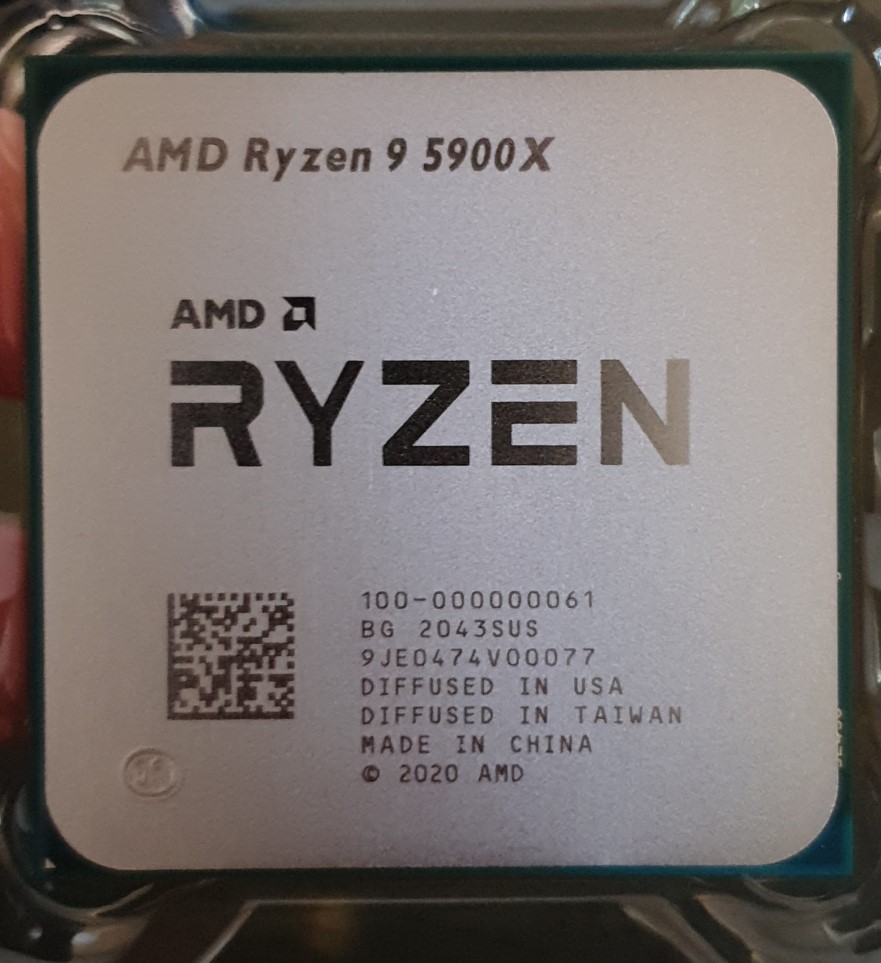

В Zen 3 (Ryzen 5000 / Vermeer), вышедшем в ноябре 2020 года, инженеры AMD провели масштабную реструктуризацию. Комплекс CCX был объединен: теперь 8 ядер одного CCD получили прямой доступ к единому монолитному массиву кэша L3 объемом 32 МБ. Это сократило задержки обращения к кэшу (latency) и дало прирост IPC еще на +19%. Процессоры Ryzen 9 5900X и Ryzen 5 5600X впервые за 15 лет отняли у Intel абсолютную корону в игровой производительности.

Сравнительные характеристики процессоров линейки Ryzen 5000 (Zen 3)

Ryzen 5800X3D и 3D V-Cache (2022): игровой феномен

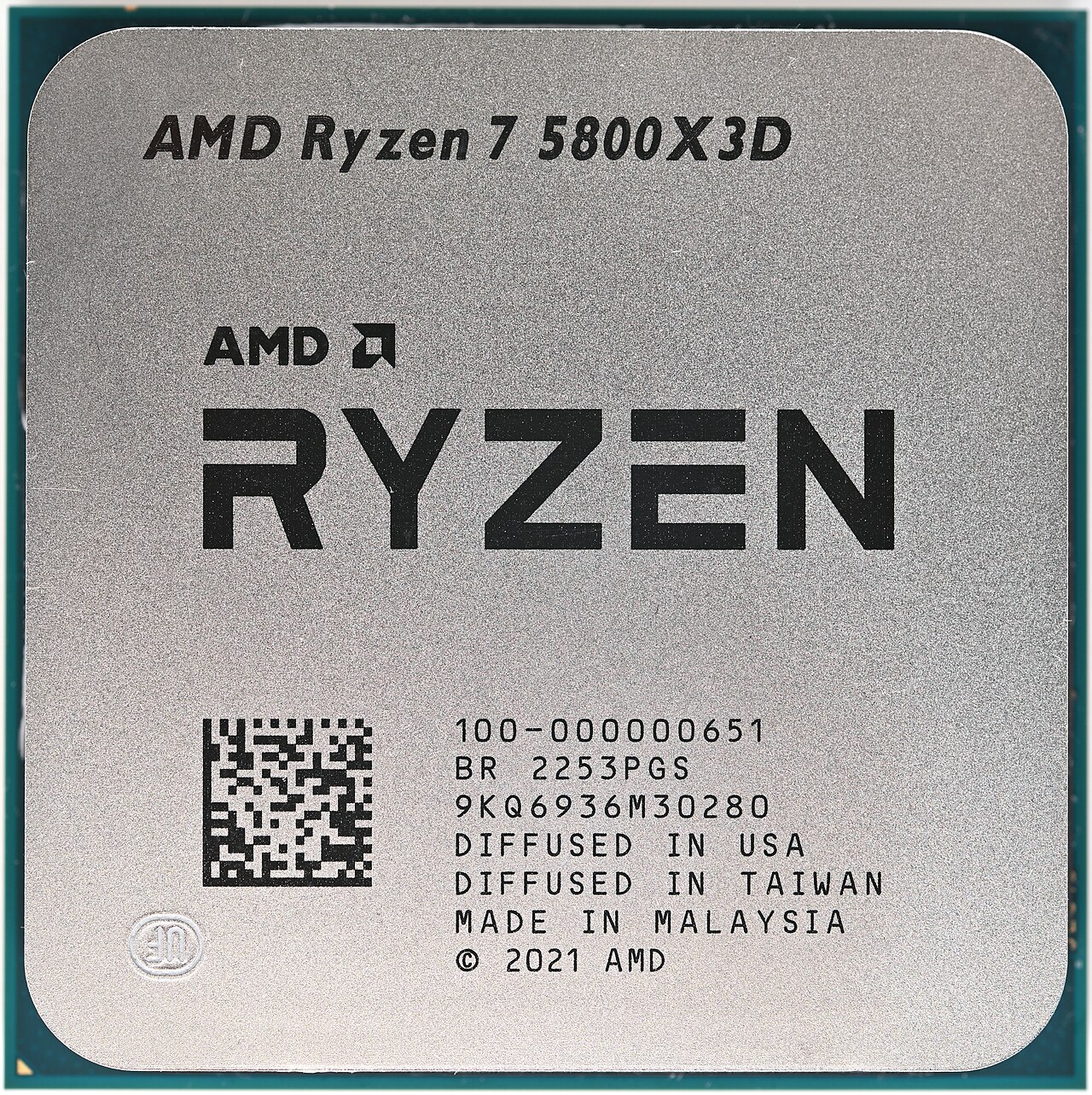

В весной 2022 года AMD наносит еще один технологический удар, представив процессор Ryzen 7 5800X3D. В нем впервые применили технологию трехмерной компоновки TSMC 3D Fabric (3D V-Cache). Поверх стандартного 7-нм вычислительного кристалла Zen 3 методом прямой кремниевой межсоединительной связи (Through-Silicon Vias, TSV) помещался второй слой SRAM-памяти объемом 64 МБ.

Суммарный объем кэша L3 вырос с 32 МБ до колоссальных 96 МБ. В современных играх с процессорозависимыми открытыми мирами (Cyberpunk 2077, MS Flight Simulator, Assetto Corsa, CS:GO) сверхемкий кэш свел к минимуму обращения к сравнительно медленной оперативной памяти DDR4. Процессор 5800X3D со скромными частотами 4.5 ГГц обгонял в играх флагманский Intel Core i9-12900KS с частотами 5.5 ГГц, став легендой среди сборщиков игровых ПК.

Сравнение процессоров Zen 3 с технологией 3D V-Cache и стандартных модификаций

Ryzen 7000 и Zen 4 (2022): новая платформа AM5

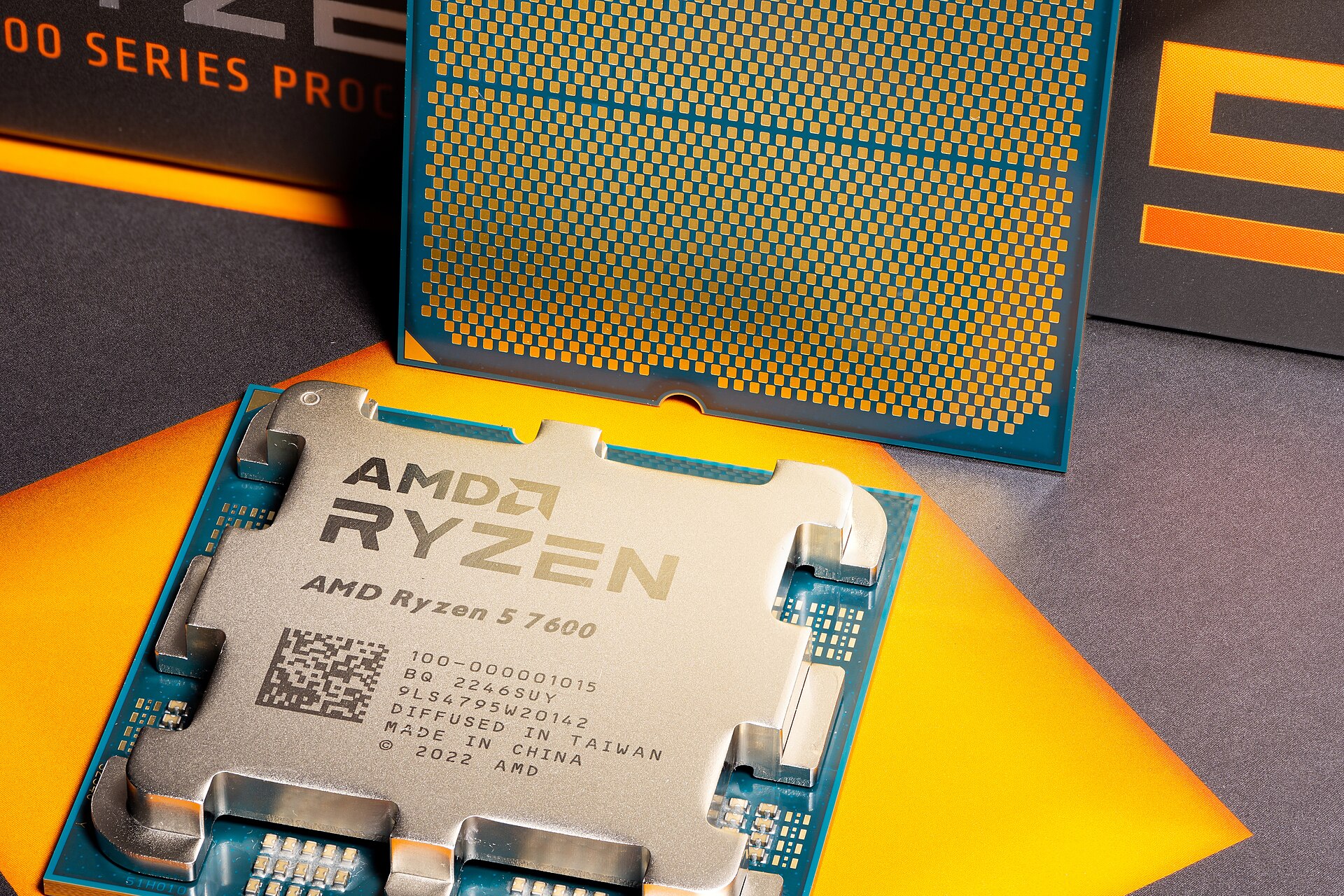

Осенью 2022 года AMD выпускает семейство Ryzen 7000 (Raphael) на архитектуре Zen 4, совершая долгожданный переход на свежий сокет LGA1718 (Socket AM5). Отказавшись от штырьковых выводов на процессоре (PGA) в пользу контактных площадок (LGA), компания гарантировала запас по питанию до 230 Вт для будущего расширения линейки.

Чиплеты CCD изготавливались по передовому 5-нм техпроцессу TSMC, а кристалл cIOD — по 6-нм. Процессоры получили полную поддержку оперативной памяти DDR5 и шины PCIe 5.0. Частоты ядер впервые в истории AMD официально преодолели рубеж в 5.7 ГГц. Кроме того, все настольные процессоры Ryzen 7000 впервые получили базовое графическое ядро RDNA 2, встроенное прямо в cIOD. Позже вышли игровые флагманы Ryzen 7 7800X3D и 7950X3D, закрепившие лидерство AM5 в игровой индустрии.

Сравнительные характеристики семейства Ryzen 7000 (Zen 4)

Ryzen 9000 и Zen 5 (2024): закрепление лидерства

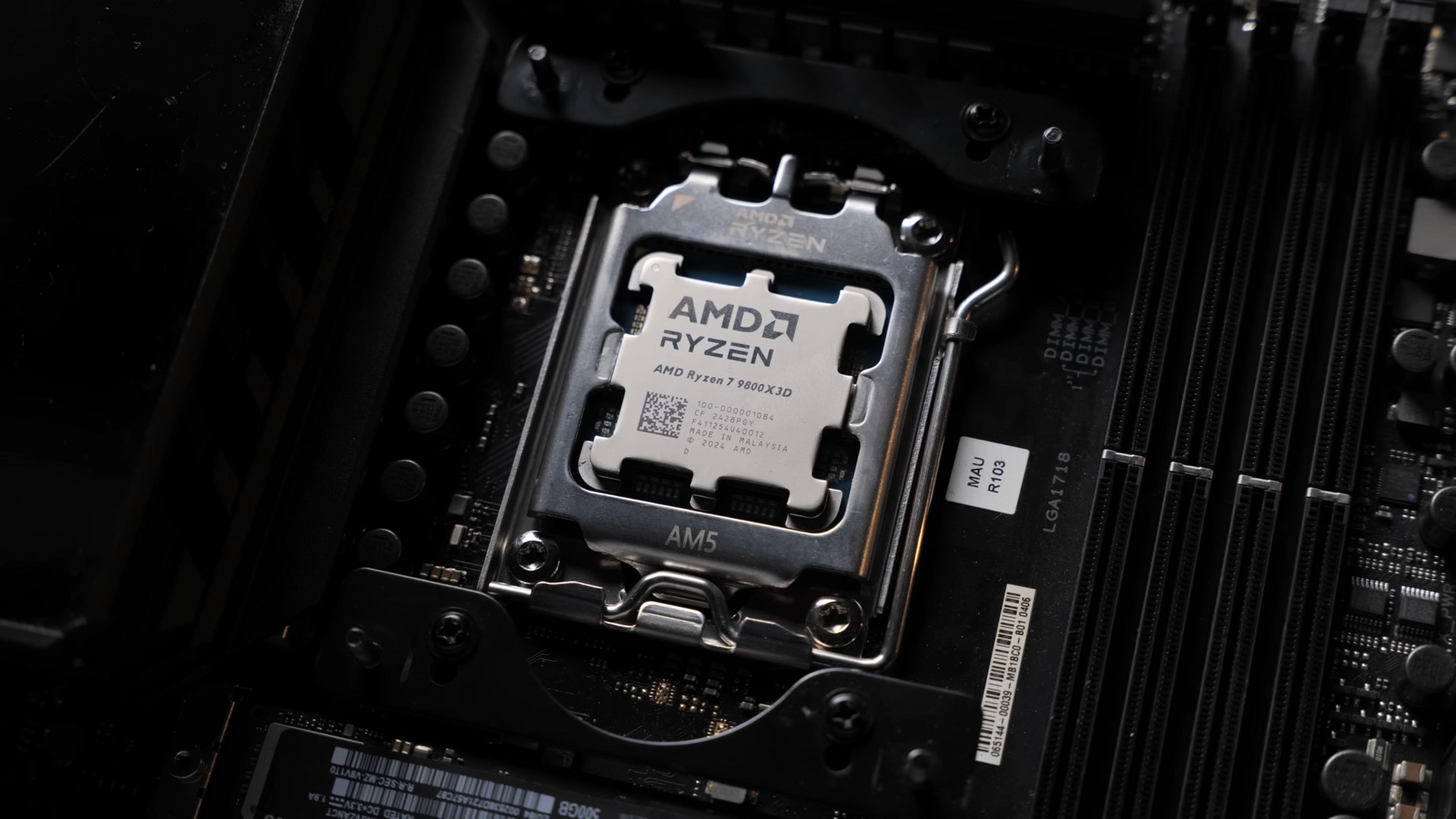

В середине 2024 года AMD представляет микроархитектуру Zen 5 (Granite Ridge / Ryzen 9000). Чиплеты выпекаются по 4-нм техпроцессу TSMC. Главным архитектурным сдвигом стало удвоение ширины конвейера исполнения, кардинально модернизированный блок предсказания ветвлений и внедрение полноценного 512-битного исполнительного блока для инструкций AVX-512 (в Zen 4 использовался двойной 256-битный прогон).

Прирост IPC составил в среднем +16%, а энергоэффективность выросла на 20–30% по сравнению с Zen 4. Новыми эталонами для геймеров стали модели Ryzen 7 9800X3D и Ryzen 9 9950X3D, где технология 3D V-Cache второго поколения переехала под вычислительный кристалл (Underfill / Inverted 3D Stacking). Это позволило разместить CCD сверху, наладив прямой контакт с крышкой хладагента и сняв прежние температурные и частотные ограничения.

Сравнительные характеристики линейки Ryzen 9000 (Zen 5)

Итог: роман о вечном претенденте

История AMD — это редчайшая по своей драматической амплитуде синусоида в истории мировой промышленности. Компания начинала как легальный клонировщик чужих микросхем, дважды поднималась к самой вершине технологического Олимпа — с Athlon, взявшим первый гигагерц и подарившим миру 64-битный x86, и с Ryzen, вернувшим в IT-индустрию настоящую конкуренцию — и один раз, во времена катастрофы Bulldozer, едва не сорвалась в финансовую и технологическую пропасть.

Из этого полувекового пути видна отчетливая фундаментальная закономерность, зеркальная интеловской. Если Intel десятилетиями двигалась вперёд под давлением собственных монопольных рамок, то AMD раз за разом играла роль того самого динамического катализатора — а в решающие исторические моменты сама задавала мировые стандарты, которым вынужденно следовал весь рынок: AMD64, ранний перенос контроллера памяти в CPU, чиплеты (Chiplets), долгоживущие сокетные платформы и трехмерный 3D V-Cache.

И главный вывод этой истории прост и фундаментален: мировому рынку жизненно необходим сильный, дерзкий и независимый второй игрок. Каждый раз, когда AMD поднималась, выигрывали абсолютно все пользователи на планете — мы получали более честные цены, многоядерные архитектуры и смелые инженерные идеи, двигавшие весь цифровой мир вперед.

Материал носит обзорно-исторический и архитектурно-аналитический характер. Точные технические спецификации отдельных инженерных ревизий процессоров рекомендуется сверять по официальным спецификациям производителям.
